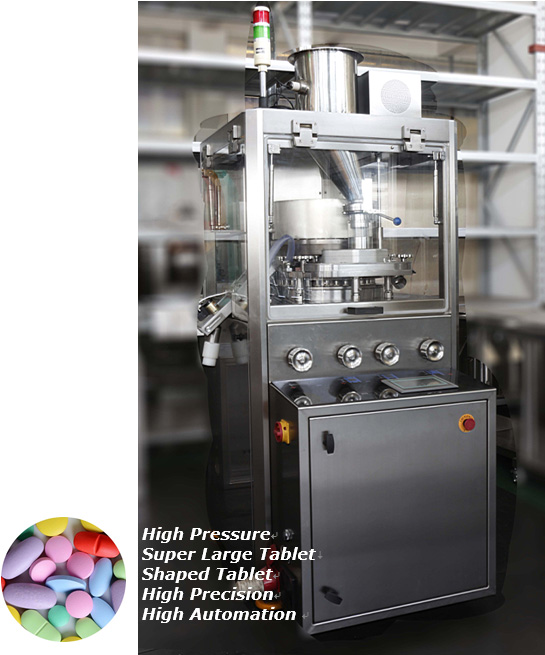

La série de presses rotatives à comprimés à grande vitesse TRPT-D26 est conçue pour offrir des performances et une fiabilité élevées. Sa construction modulaire et standardisée en fait une solution économique pour la production pharmaceutique.
Caractéristiques principales
- Toutes les pièces en contact avec le produit sont fabriquées en SS316 / 304 ou dans d’autres matériaux approuvés par la FDA.
- Commande par automate programmable (PLC).
- Composants clés de marques de premier plan, notamment SIEMENS, SCHNEIDER et OMRON.
- Étanchéité fiable et protection contre les poussières.
- Les portes à grande visibilité contribuent à prévenir la contamination croisée.
- Les pièces se démontent facilement pour la maintenance.
- Accès à 360 degrés pour l’observation et le nettoyage.

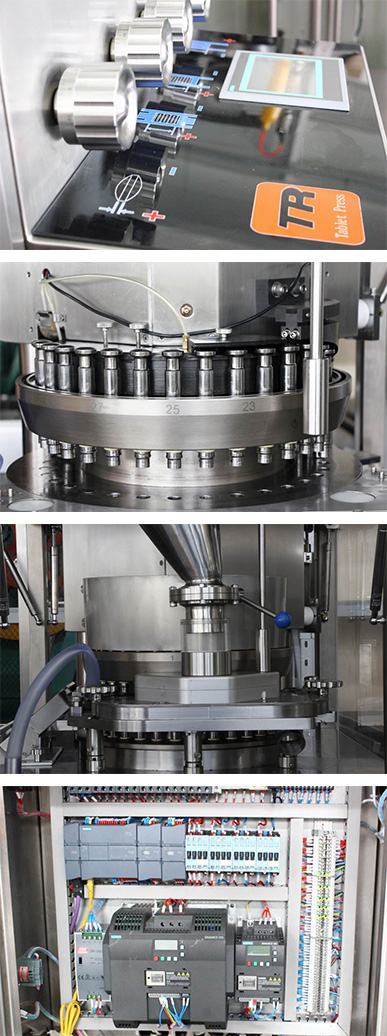

Système de compression des comprimés
La précompression et la compression principale utilisent une conception compacte à cinq colonnes, qui résiste à la déformation sous forte charge, assure un fonctionnement stable à long terme, améliore la précision de masse des comprimés et maîtrise leur dureté.
Système d’alimentation forcée
Deux mélangeurs améliorent l’écoulement des granulés pour alimenter la presse avec précision.
Contrôle automatique de la masse des comprimés
Les presses de la série TRPT-D utilisent un système de commande PLC avec interface POD pour surveiller et contrôler automatiquement les écarts de masse des comprimés.
Système électrique
Des méthodes de commande avancées et des composants électriques fiables de fournisseurs de premier plan assurent la commande programmée et la protection par interverrouillage.
Lubrification centralisée
Un système automatique et intermittent de lubrification sous pression fonctionne à faible débit, avec une pompe centrale et un distributeur de haute précision.
Données techniques de la TRPT-D26
| Paramètre | Valeur |
|---|---|
| Matrices et poinçons | 26 jeux |
| Type d’outillage | D |
| Force de précompression | 30 kN |
| Force de compression maximale | 100 kN |
| Diamètre maximal des comprimés | 25 mm |
| Épaisseur maximale des comprimés | 10 mm |
| Profondeur de remplissage maximale | 20 mm |
| Diamètre des matrices | 38.1 mm |
| Diamètre des poinçons | 25.35 mm |
| Vitesse de rotation | 110 rpm |
| Débit de production | 171 600 comprimés/h |
| Tension / fréquence | 380 V / 50 Hz |
| Puissance du moteur principal | 7.5 kW |
| Dimensions | 820 × 1100 × 1750 mm |
| Poids | 1600 kg |

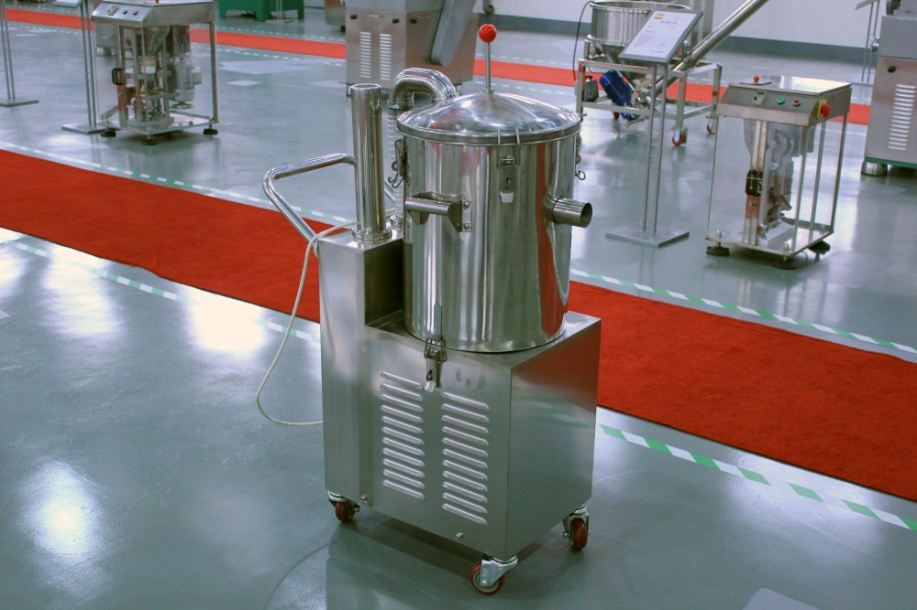

Dépoussiéreur TRCJ-1.1
Utilisé pour éliminer les poussières des équipements et presses à comprimés dans la production pharmaceutique, alimentaire, chimique et d’autres secteurs industriels. Toutes les pièces en contact avec le produit sont en acier inoxydable.
| Paramètre | Valeur |
|---|---|
| Débit d’air aspiré | 360 m³/h |
| Vide minimal | 19 500 Pa |
| Puissance totale | 1.1 kW |
| Dimensions | 700 × 460 × 1030 mm |
| Poids | 70 kg |

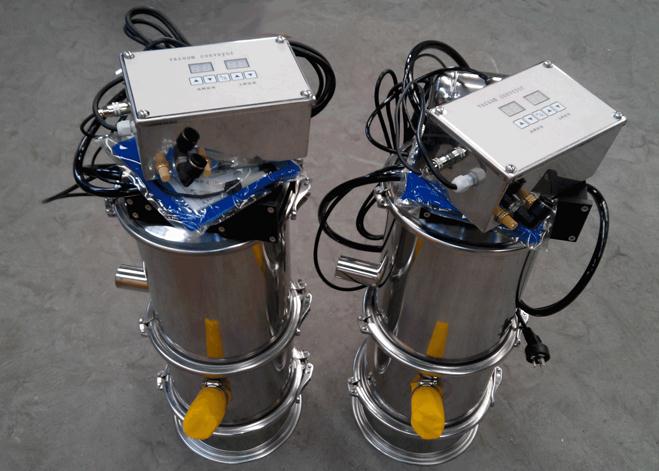

Trémie de chargement sous vide TRVC-1
Ce système de transport sous vide de troisième génération utilise une pompe à éjecteur multiétagée et un filtre métallique. Il traite les poudres et les granulés et dissipe l’électricité statique.
Caractéristiques de la TRVC-1
- Fonctionne à l’air comprimé.
- Conforme aux normes GMP.
- Prévient la ségrégation des poudres et des granulés.
- Les filtres en alliage de titane ne se plissent pas et ne s’usent pas.
- Élimine l’électricité statique.
- Fabriqué à partir de matériaux non toxiques et résistants à la corrosion.
- Prévient la contamination croisée.
- Les matières n’adhèrent pas à la surface intérieure du transporteur.
- Commande intelligente et haut niveau d’automatisation.
- Conception modulaire pour faciliter le nettoyage et le démontage.
| Paramètre | Valeur |
|---|---|
| Capacité d’alimentation | 350 kg/h |
| Pression d’air | 0.6 MPa |
| Consommation d’air | 180 L/min |
| Dimensions | Diamètre 140 × 560 mm |
| Poids | 35 kg |

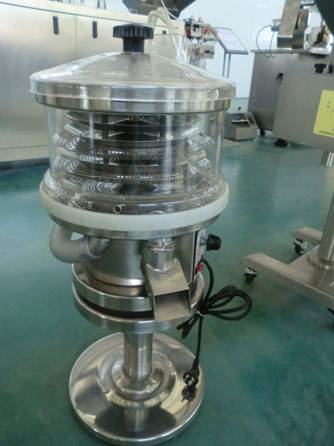

Dépoussiéreur de comprimés TRFQ-300
Le TRFQ-300 est un équipement auxiliaire pour les presses à comprimés à grande vitesse. Il élimine la poudre adhérant à la surface des comprimés pendant la compression et est largement utilisé dans les industries chimique, pharmaceutique et alimentaire. Il transporte également des comprimés, des fragments de médicaments ou des granulés. Son raccordement à un dispositif d’aspiration ou de soufflage améliore son efficacité. Il est peu bruyant et facile à entretenir.
| Paramètre | Valeur |
|---|---|
| Débit de production | 550 000 comprimés/h |
| Niveau sonore maximal | 82 dB |
| Distance de dépoussiérage | 3 m |
| Pression | 0.2 MPa |
| Dimensions | 410 × 410 × 880 mm |
| Poids | 35 kg |

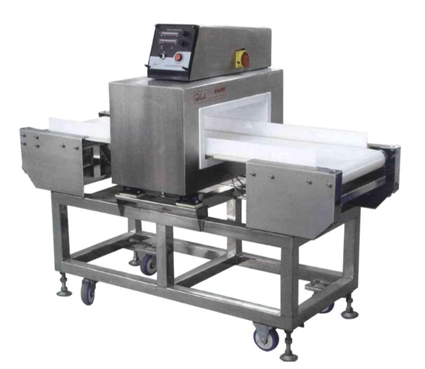

Détecteur de métaux TRTF-II
Ce détecteur repère les contaminants métalliques et peut être intégré à une ligne de production de comprimés.
| Paramètre | Valeur |
|---|---|
| Sensibilité aux métaux ferreux (Fe) | Diamètre 1.0 mm |
| Sensibilité à l’acier inoxydable (s.s.) | Diamètre 2.0 mm |
| Largeur d’inspection | 400 mm |
| Hauteur d’inspection | 150 mm |
| Puissance du moteur | 1.5 kW |
| Dimensions | 1300 × 830 × 1000 mm |
| Poids | 300 kg |
