TIME ROLLING · LEVAGE ARTIFICIEL
Réduire le coût
du pompage par tiges
Raccords articulés TR pour tiges de pompage en levage artificiel.
PRÉSENTATION DU PRODUIT

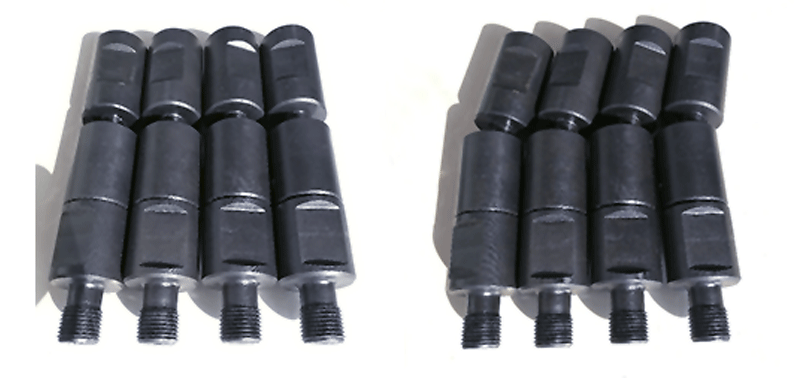

Raccords articulés TR pour tiges de pompage
Les raccords articulés TR pour tiges de pompage, également appelés raccords pivotants, réduisent considérablement les coûts de pompage et d’électricité tout en augmentant la production. Ils permettent de prévenir largement les défaillances du pompage par tiges lors des opérations de levage artificiel.
Fonctions principales
Le raccord articulé TR réduit considérablement les coûts de pompage et les défaillances mécaniques : tiges tordues, défauts de filetage ou de raccordement, coincement des tiges, etc. Il peut prolonger la période de fonctionnement sans maintenance des puits, réduire les frottements et la charge des pompes à tiges, ainsi que les coûts d’électricité et de pompage. La liaison articulée qu’il crée entre les tiges permet une surcourse du piston de pompe et une augmentation de la production.
PRINCIPE DE FONCTIONNEMENT
Liaison articulée
(comparable à une articulation osseuse).
Les raccords TR créent des articulations entre les tiges de pompage. Ils peuvent tourner de 360° autour de leur axe et permettent une déviation angulaire d’environ 1°, comme illustré. Ils corrigent automatiquement la déviation et la direction, préviennent le dévissage et les couples excessifs, et évitent l’usure excentrée. Ils constituent un outil de fond adapté à la réduction des coûts de pompage par tiges et à l’augmentation de la production en levage artificiel.
APPLICATIONS
Quatre conditions de fonctionnement.
Les raccords articulés TR peuvent être utilisés dans tous types de puits équipés de pompes à tiges.

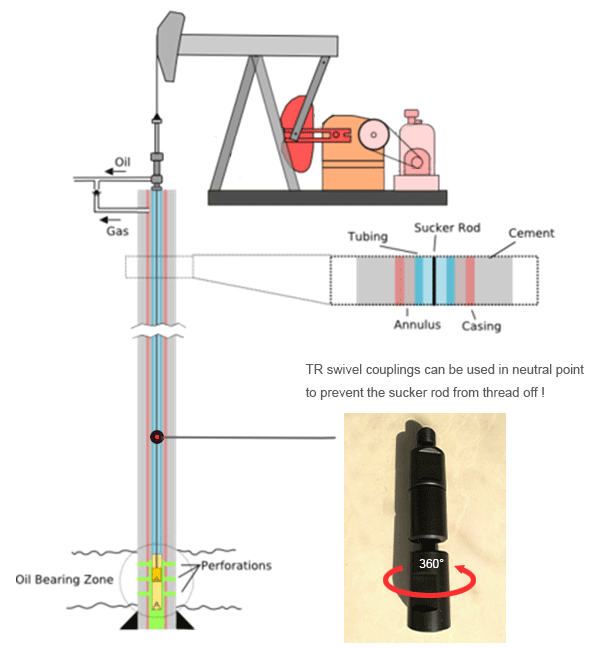

Prévenir le dévissage des tiges de pompage
Installer les raccords TR au point neutre élimine le couple de dévissage des tiges pendant leur mouvement alternatif et réduit fortement le risque de dévissage.

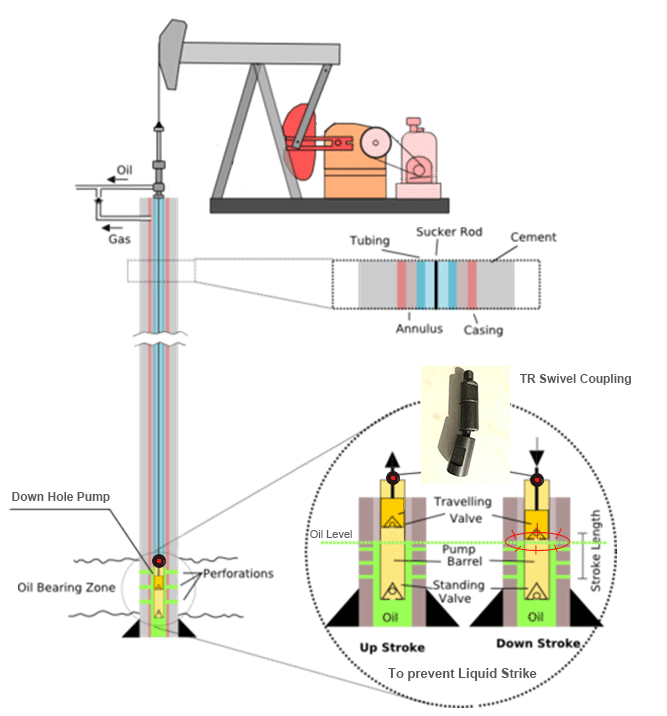

Conditions de choc hydraulique
Raccorder le raccord TR à la tige située au-dessus du piston atténue les fortes sollicitations de flexion. Il prévient les chocs hydrauliques lors de la baisse du niveau de pétrole, évite les dommages aux outils de fond et aux équipements de surface et réduit les coûts de pompage.

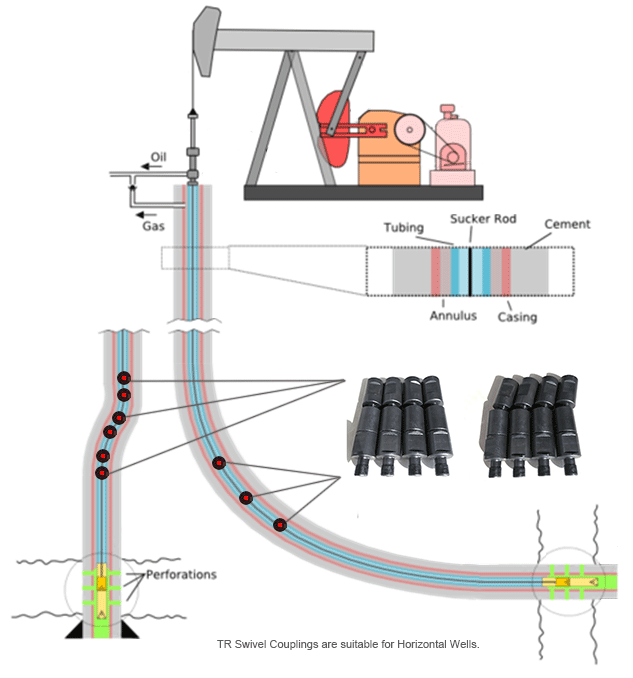

Puits horizontaux
Le raccord TR peut être monté sur les tiges près des points de flexion. Sa liaison articulée prévient l’usure excentrée et réduit les frottements et la charge du système de levage artificiel. La période sans maintenance et la durée de vie des tubes et des tiges sont prolongées, avec des économies importantes d’électricité et de coûts.

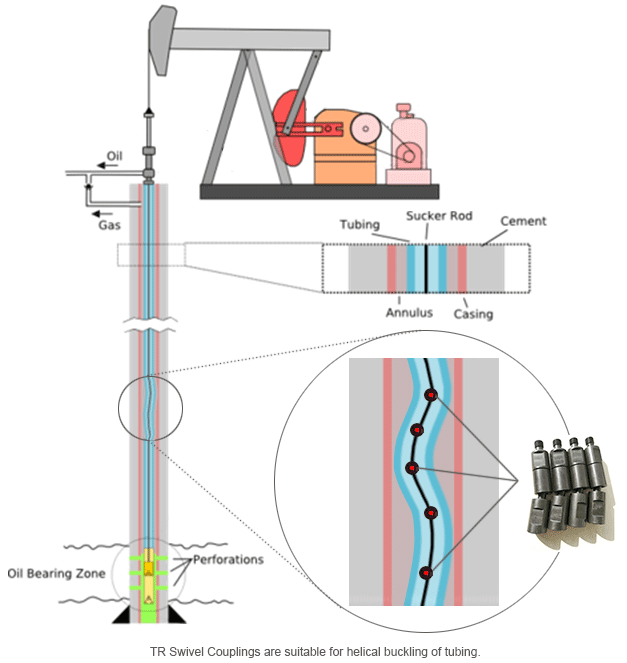

Flambage hélicoïdal des tubes
Le raccord TR peut être monté sur les tiges près des zones de flambage hélicoïdal. Sa liaison articulée permet un mouvement régulier des tiges dans ces zones, dans de bonnes conditions de fonctionnement. Il peut assurer une surcourse du piston et augmenter la production du puits.
AVANTAGES DU PRODUIT
Les avantages de notre raccord articulé
- Augmenter la production
- Améliorer l’efficacité
- Réduire la charge sur les tiges
- Réduire les fuites des tubes
- Réduire les défaillances des tiges
- Réduire les réparations des pompes
