Équipements d’essai de puits en surface
Time Rolling fournit des équipements pour la gestion, la séparation, le chauffage, la mesure et le transfert des fluides lors des essais de puits en surface. Découvrez les types d’équipements et leurs caractéristiques ci-dessous.
- Groupes d’équipements
- 7
- Gamme de séparateurs de sable
- 5,000–20,000 psi
- Groupes de pompes de transfert
- Sur skid
Séparateurs et pièges à sable
Des séparateurs de sable à filtre ou à cyclone sont disponibles pour les essais de puits, le dégorgement après fracturation, le coiled tubing et le reconditionnement par snubbing. Des systèmes pour milieux acides sont proposés à 5,000, 10,000, 15,000 et 20,000 psi pour protéger les équipements d’essai en aval.
- Référence des récipients : ASME VIII, Division 2.
- Brides, raccords, tuyauteries et vannes à opercule : API 6A.
- Référence de service : NACE MR-01-75.

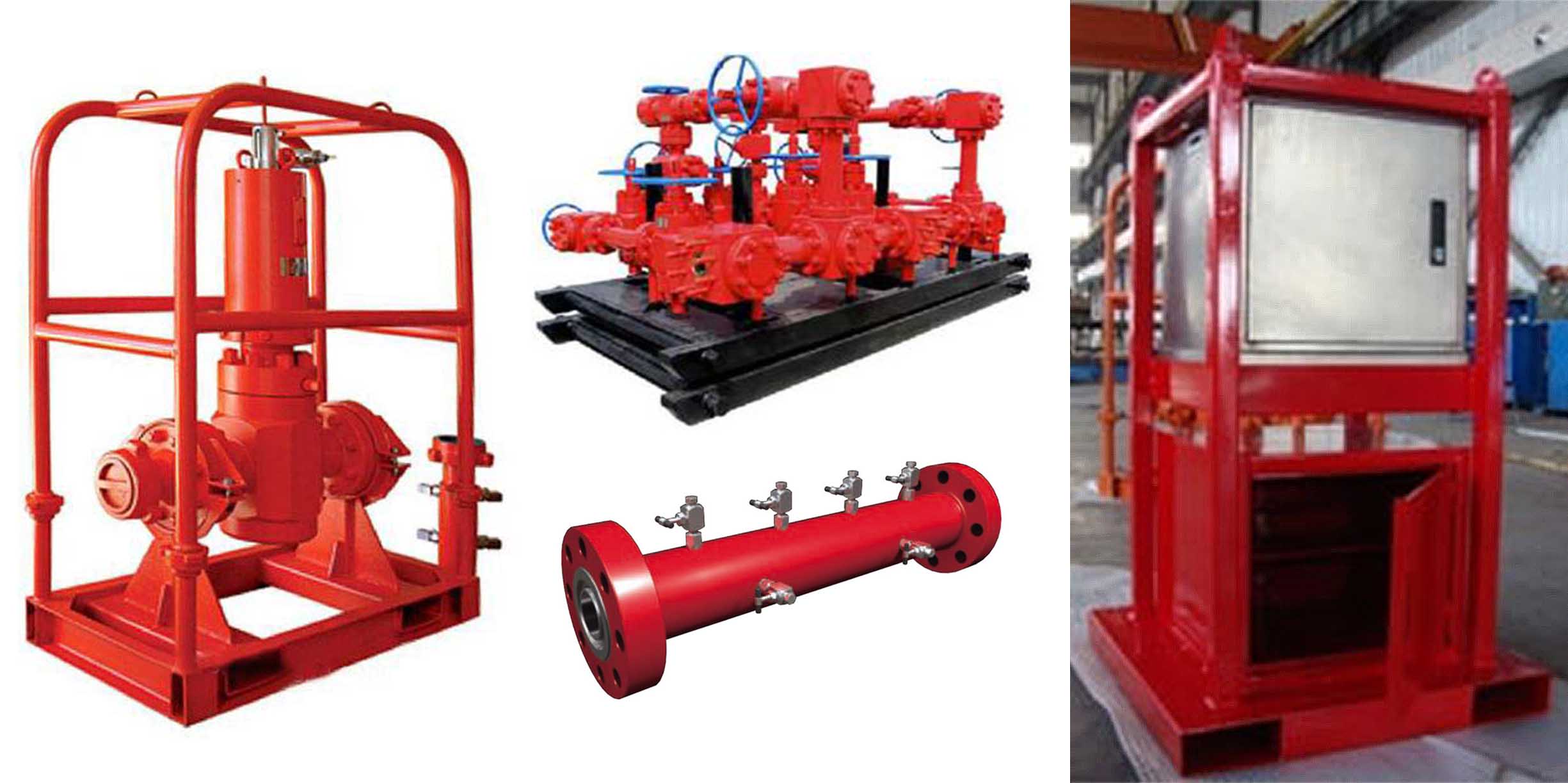

Systèmes d’arrêt d’urgence
Le système d’arrêt d’urgence (ESD) commande la vanne de sécurité de surface sur la tête de production d’essai. Une fermeture manuelle ou à distance peut être déclenchée en cas de fuite, rupture de tuyauterie ou incendie.
Le système peut également rouvrir la vanne et, si nécessaire, commander une vanne de sécurité supplémentaire en amont de la duse.

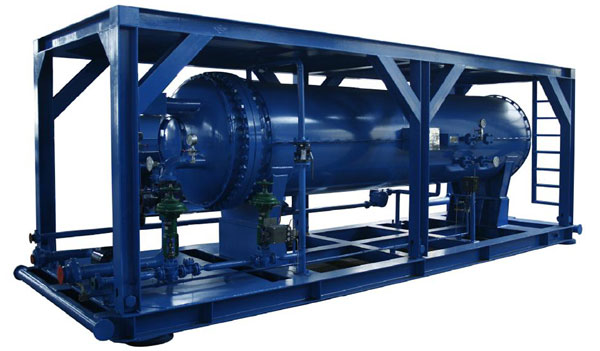

Échangeurs de chaleur à vapeur
Un échangeur à vapeur augmente la température du mélange pétrole-gaz-eau avant son entrée dans le séparateur d’essai triphasique.
La vapeur entre dans la calandre et chauffe indirectement le fluide du serpentin. Celui-ci comporte des sections amont et aval séparées par une buse réglable pour réguler le débit et favoriser l’échange thermique.

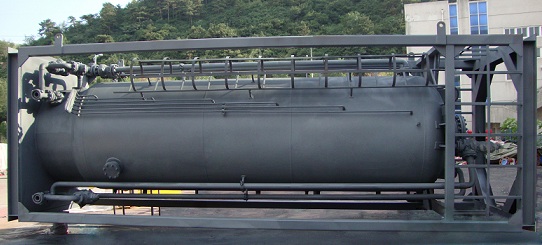

Réservoirs tampons
Les réservoirs tampons permettent de vérifier les débitmètres de pétrole des séparateurs et de mesurer la production. Lors du nettoyage du puits sans séparateur ni brûleur, le gaz à basse pression peut être dirigé vers une zone désignée.
Le réservoir tamponne le brut provenant du séparateur afin que la pompe de transfert alimente le brûleur au débit et à la pression appropriés.

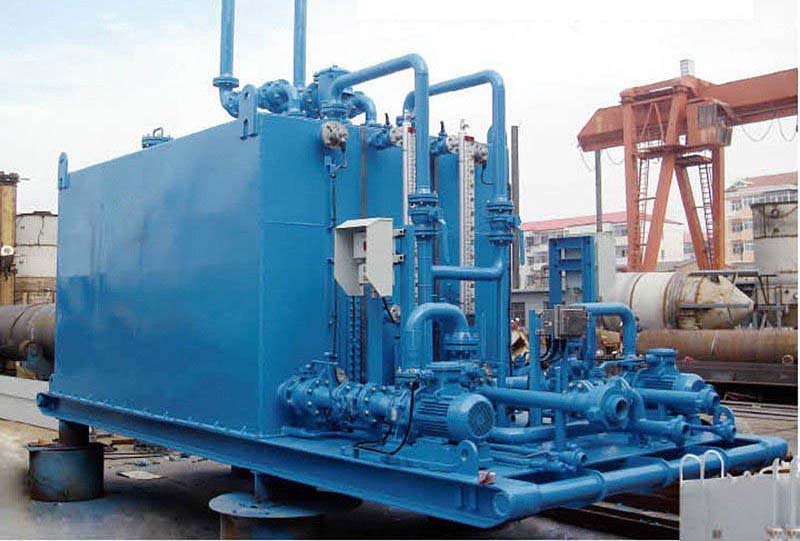

Réservoirs de mesure
Les réservoirs de mesure reçoivent le pétrole et l’eau sortant du séparateur. La lecture du niveau permet de mesurer la production ; la pompe de transfert de brut associée assure le chargement et le transport des fluides.

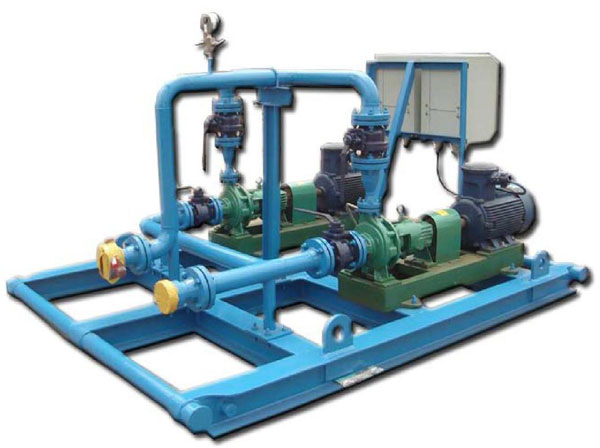

Skids de pompes de transfert de pétrole
Chaque skid de transfert de brut comporte deux pompes centrifuges : une en service et une de secours. Il comprend un poste de commande antidéflagrant, un collecteur de vannes et des raccords union.
Pompes pneumatiques d’injection chimique
Les groupes d’injection chimique entraînés au gaz dosent les produits dans les équipements de procédé sans alimentation électrique.
Applications : exploration pétrolière, plateformes offshore, raffineries, centrales électriques et installations de traitement de l’eau nécessitant des équipements antidéflagrants.
