Unités de coiled tubing
Les unités intégrées de coiled tubing réunissent les principaux composants d’intervention dans un système pour puits terrestres et offshore. Time Rolling propose des configurations adaptées à l’opération, à l’implantation et à l’environnement de travail.
- TR-160 · TR-290 · TR-380
- 3 modèles
- Configurations d’injecteur
- 50K–85K
- Environnements de fonctionnement
- Terrestre et offshore

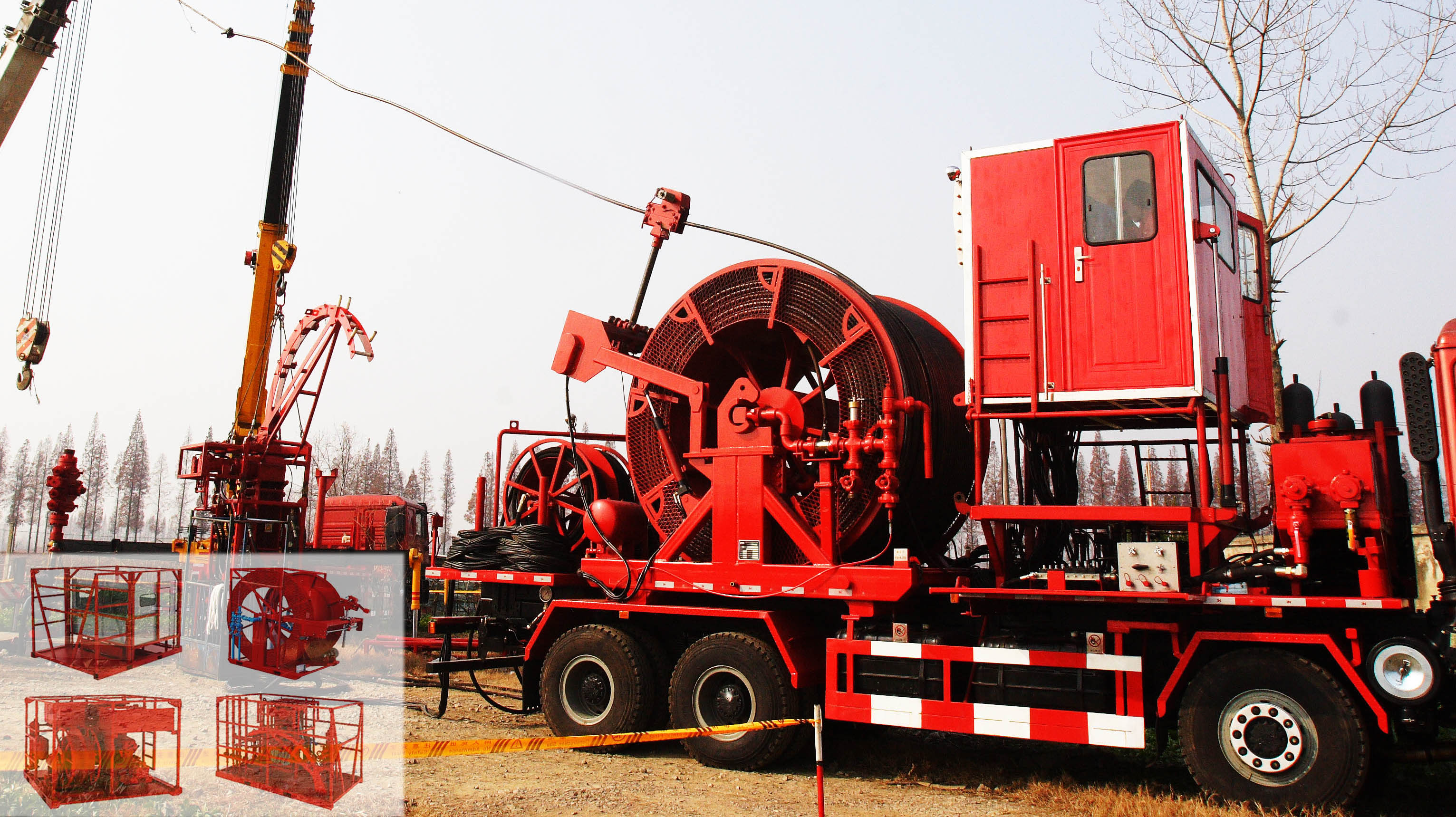

Un système complet de coiled tubing
L’ensemble est conçu pour le reconditionnement et l’intervention sur puits. Les composants sont sélectionnés comme un système, avec des configurations personnalisées pour les exigences particulières.
Des composants de marques établies et un choix orienté vers la maintenance simplifient l’entretien. Comparez la force de levage, la force de poussée sous pression, la capacité de tube et la pression de service avant de choisir une unité.
Applications d’intervention sur puits
- Lavage des puits et évacuation des bouchons de sable.
- Élimination des paraffines et acidification.
- Injection d’azote et levage au gaz.
- Repêchage, fraisage et diagraphie électrique.
Spécifications des unités de coiled tubing
Comparez les forces de levage et de poussée, capacités de tube, pressions de service, groupes de puissance et configurations BOP des TR-160 (50K), TR-290 (65K) et TR-380 (85K).
| Modèle | TR-160(50K) | TR-290(65K) | TR-380(85K) |
|---|---|---|---|
| Force nominale maximale de levage kN(lbs) | 227(50000) | 290(65000) | 380(85000) |
| Force maximale de poussée sous pression kN(lbs) | 113.5(25000) | 140(32500) | 190(42500) |
| Vitesse maximale (grande vitesse) m/min(ft/min) | 60(197) | 60(197) | 60(197) |
| Vitesse maximale (petite vitesse) m/min(ft/min) | 30(98) | 30(98) | 30(98) |
| Capacité de l’enrouleur de tube m | 4500-1.5 in 3000-1.75 in | 6100-1.5 in 4200-1.75 in | 7500-1.5 in 6300-1.75 in |
| Pression de service nominale MPa(psi) | 70(10000) | 70(10000) | 70(10000) |
| Groupe de puissance | Moteur CAT + pompe | Moteur CAT + pompe | Moteur CAT + pompe |
| Système d’acquisition de données | Équipé | Équipé | Équipé |
| Injecteur | 50K | 65K | 85K |
| BOP | Mâchoire 2-9/16” | Mâchoire 3-1/16” | Mâchoire 3-1/16” ou 4-1/16” |
| Grue | Grue hydraulique 12T | Grue hydraulique 16T | Grue hydraulique 18T |
| Options pour basses températures et autres fabricants / modèles disponibles. | |||
