Pompes à tiges
Les pompes à tiges Time Rolling remontent le pétrole grâce au mouvement alternatif du piston entraîné par le train de tiges depuis la surface. La gamme comprend des pompes classiques conformes API et des conceptions spéciales adaptées aux conditions du puits.
- Pompes à tiges classiques
- Conformes API
- Longueur de corps de pompe avec dépôt électrolytique
- Jusqu’à 9 m
- Autres tiges et tubes
- Jusqu’à 10 m

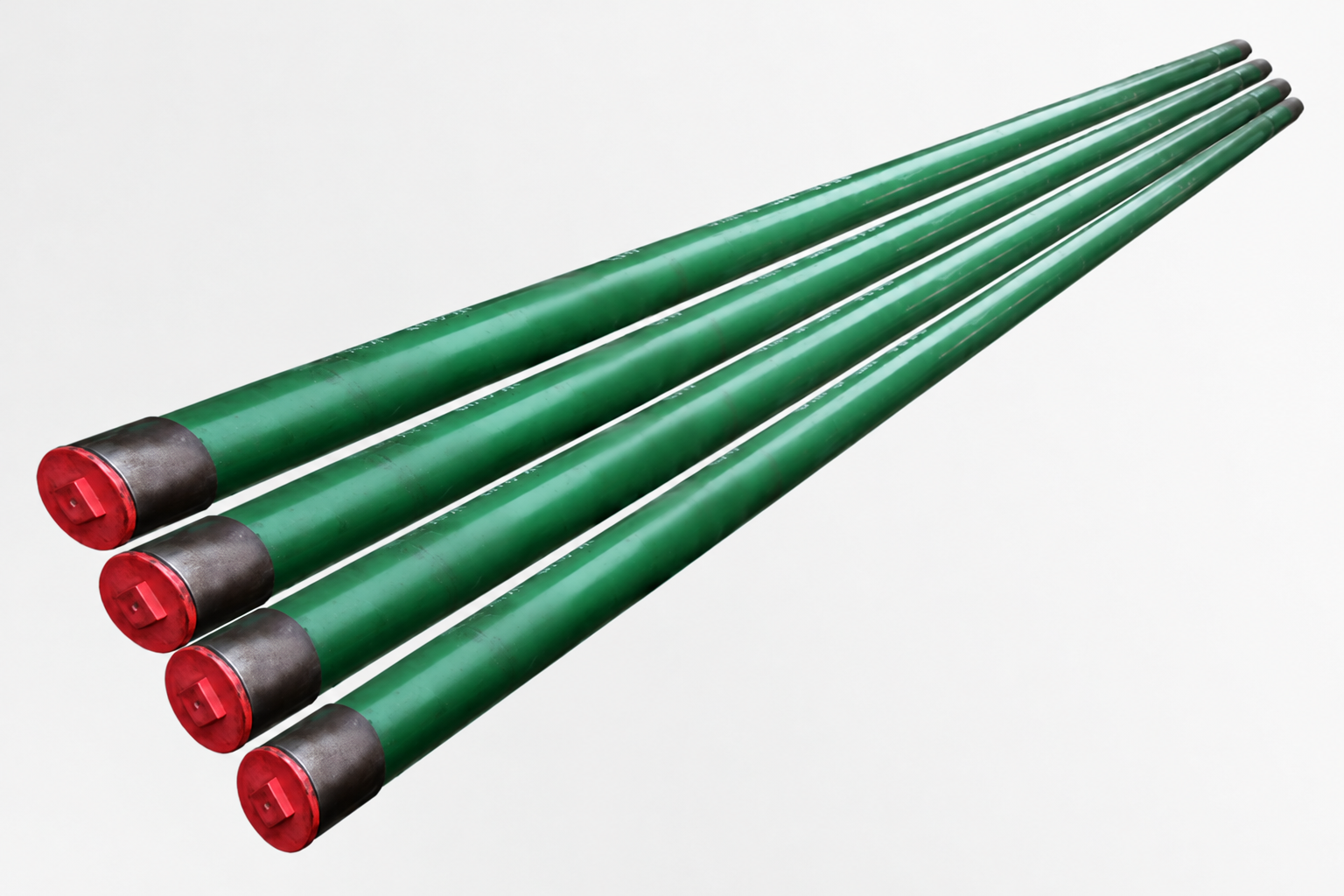

Pompes à tiges classiques
Le train de tiges transmet le mouvement de surface au piston de fond. Le mouvement alternatif fait entrer le pétrole dans le tube de production et le remonte à la surface.
Les pompes classiques respectent les exigences API. Des pompes à piston long, suspendues et d’autres dispositions peuvent être fournies selon la configuration du client.
Dimensions et applications des pompes
Comparez les codes de modèles, diamètres de pompe, longueurs de piston et de corps, dimensions du tube, diamètres des tiges et raccordements dans le tableau technique.
| Modèle | Code du modèle | Diamètre de pompe, mm | Longueur du piston, m | Corps de pompe, m | Diamètre extérieur du tube, mm | Diamètre de tige, mm | Rallonge de raccordement, m | Applications |
|---|---|---|---|---|---|---|---|---|
| Pompe à corps intégré au tube | 20/25-106TH | 28.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | Convient aux puits dont les fluides produits contiennent des sels, du soufre, du dioxyde de carbone, des bactéries et de faibles quantités de sable. |
| 20/25-125TH | 31.8 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | ||
| 20/25-150TH | 38.1 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 20/25-175TH | 44.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 25-200TH | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-225TH | 57.2 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-275TH | 69.9 | 06~2.1 | 3.3~9.5 | 88.9 | 22.2 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| Pompe insérable sur tiges | 20-125RH/W | 31.8 | 06~2.1 | 3.3~9.5 | 60.3 | 19.1 | 0.6~0.9 | |
| 25-150RH/W | 38.1 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-175RH/W | 44.5 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-200RH/W | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-225RH/W | 57.2 | 06~2.1 | 3.3~9.5 | 88.9 | 19.1 | 0.6~0.9 |

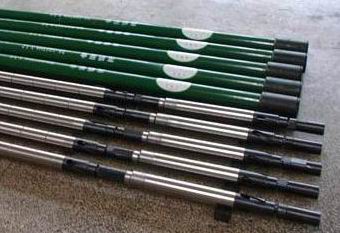

Pompes à tiges spéciales
Les conceptions spéciales conviennent aux puits contenant du sable, du gaz ou du pétrole très visqueux, ainsi qu’aux puits inclinés, sans tube de production et à d’autres applications particulières. Les pompes et composants sont sélectionnés selon le terrain et les besoins du client.
- Dépôt électrolytique en circuit fermé et rodage horizontal d’alésages profonds pour corps de pompe jusqu’à 9 m ; autres tiges et tubes jusqu’à 10 m.
- Options de piston : acier inoxydable, dépôts électrolytiques et surfaces Ni-P rechargées par projection-fusion.
- Billes et sièges de clapets disponibles en acier inoxydable, céramique et carbure.
