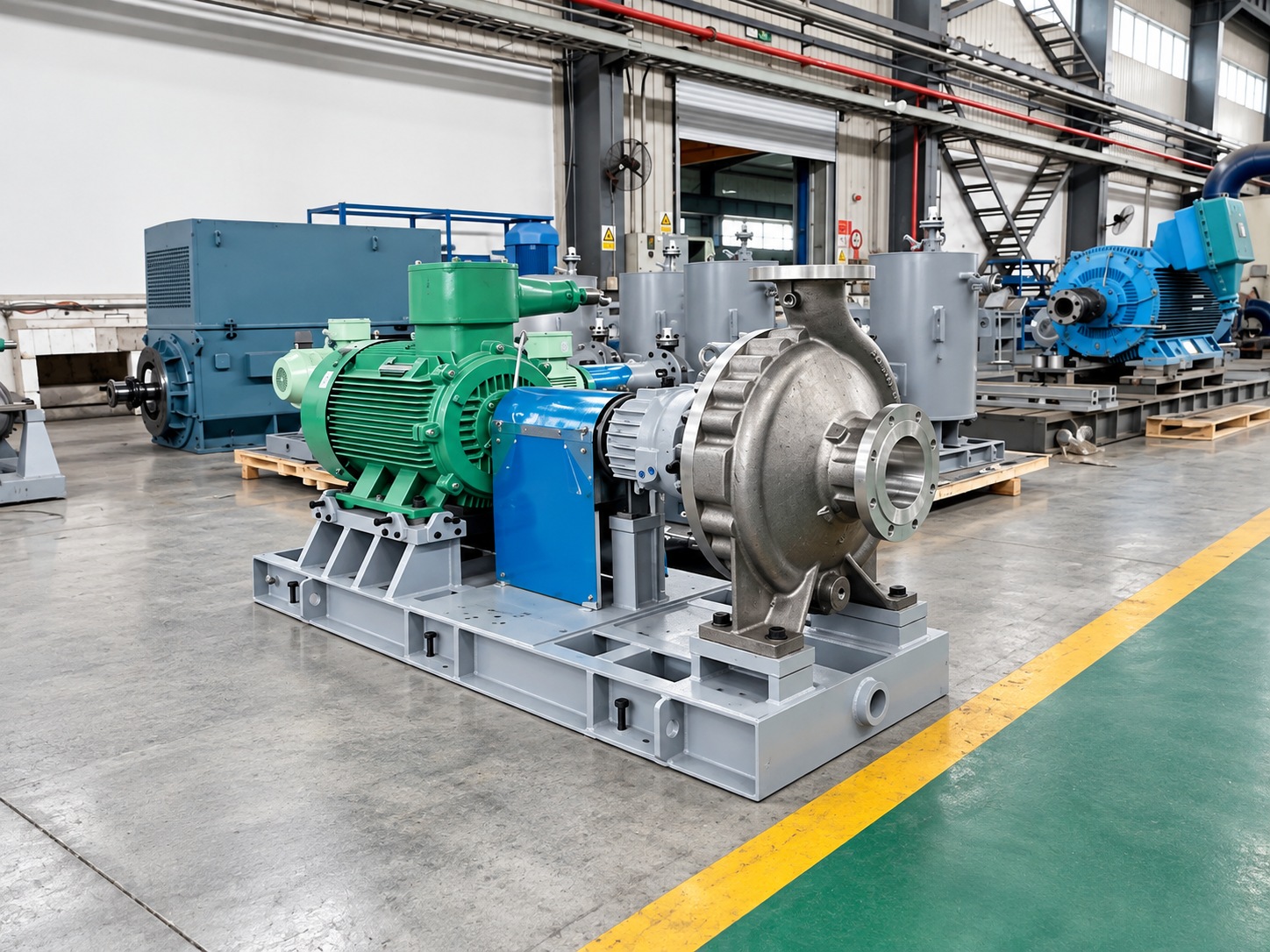

Groupe de pompage horizontal avec moteur vert et carter d’accouplement bleu.

EN PORTE-À-FAUX / HORIZONTALE MONOCELLULAIRE

API 610 OH1 & OH2 Pompes de procédé en porte-à-faux

Time Rolling propose des pompes horizontales monocellulaires en porte-à-faux, avec corps monté sur pattes ou supports à l’axe, pour les applications de procédé à service léger ou moyen.

Découvrir la plage de fonctionnement ↓

DEUX CONFIGURATIONS DE MONTAGE

API 610 OH1 et OH2 : différence structurelle

OH1

Corps monté sur pattes

Le corps est soutenu par des pattes sous l’axe de l’arbre. La roue est en porte-à-faux par rapport à l’ensemble de paliers dans une configuration horizontale monocellulaire.

OH2

Corps avec supports à l’axe

Le corps est soutenu au niveau de l’axe de l’arbre. Cette disposition permet sa dilatation thermique autour de cet axe et est prise en compte lors de l’étude des services à température élevée.

Choisissez la configuration de montage en tenant compte de la température de fonctionnement, des efforts de tuyauterie, des contraintes d’installation et des exigences de maintenance. La configuration finale de la pompe est étudiée par rapport au service spécifié.

CONFIGURATION

Options de conception pour le procédé

Des conceptions spéciales peuvent être envisagées pour d’autres applications. Les options sont sélectionnées selon le liquide et les conditions de fonctionnement ; elles ne sont pas incluses dans toutes les configurations de pompe.

Roues ouvertes, à faible débit ou en retrait
Corps anti-colmatage
Chemise de chauffage
Construction spéciale pour pression d’aspiration élevée
Conception auto-amorçante

PLAGE DE LA FAMILLE OH1 / OH2

Plage de fonctionnement

Pression: 13.5 MPa max.
Débit: ～2600 m³/h
Hauteur manométrique: ～300 m
Température: 450 °C max.

Les matériaux, les dispositifs d’étanchéité, les exigences de contrôle et d’essais ainsi que toute conformité requise à l’API 610 sont convenus lors de l’étude technique de la pompe sélectionnée.

Groupes de pompage et détails

5 photographies réelles

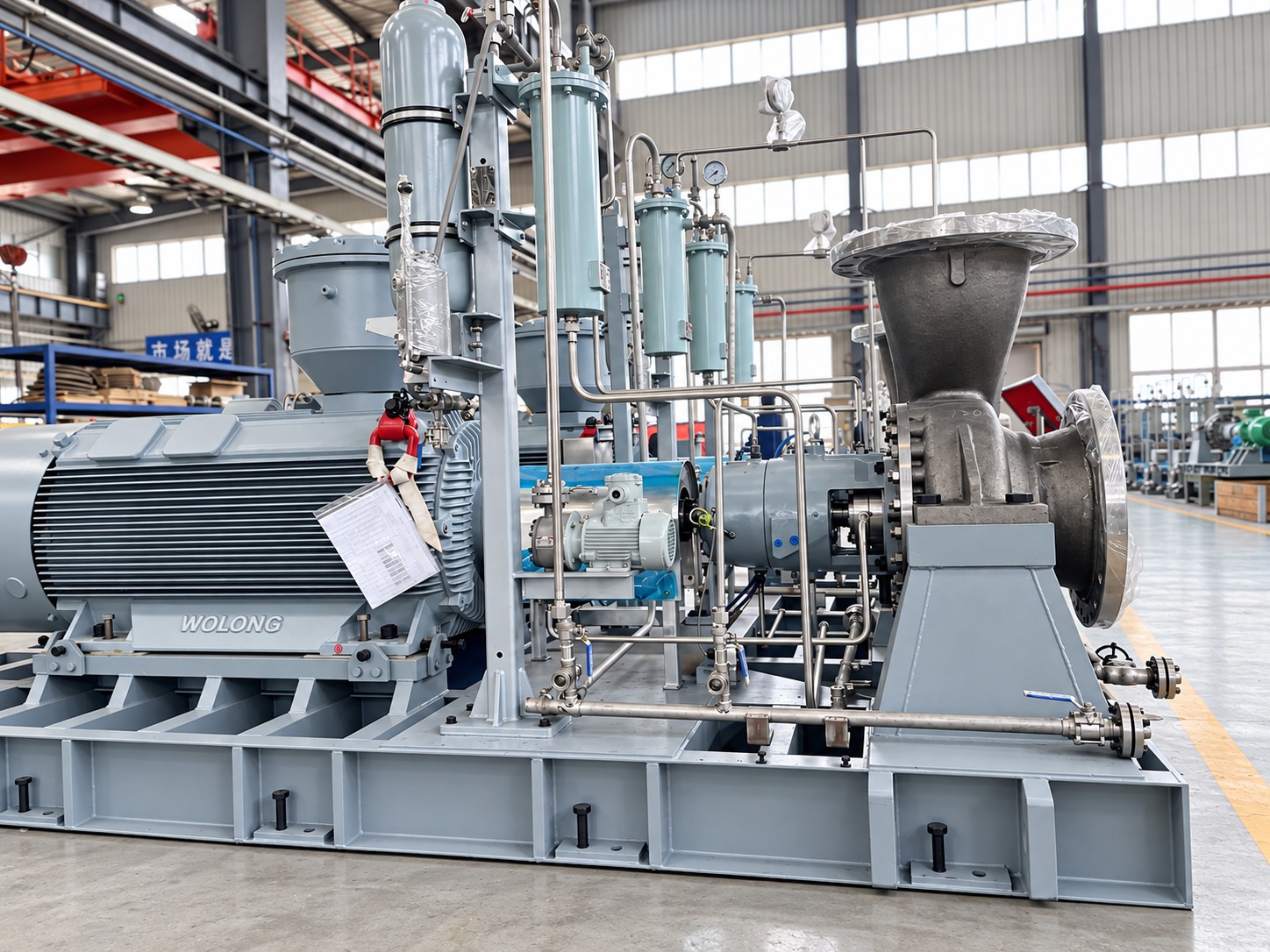

Vue latérale d’une pompe à moteur électrique avec réservoirs auxiliaires et tuyauterie.

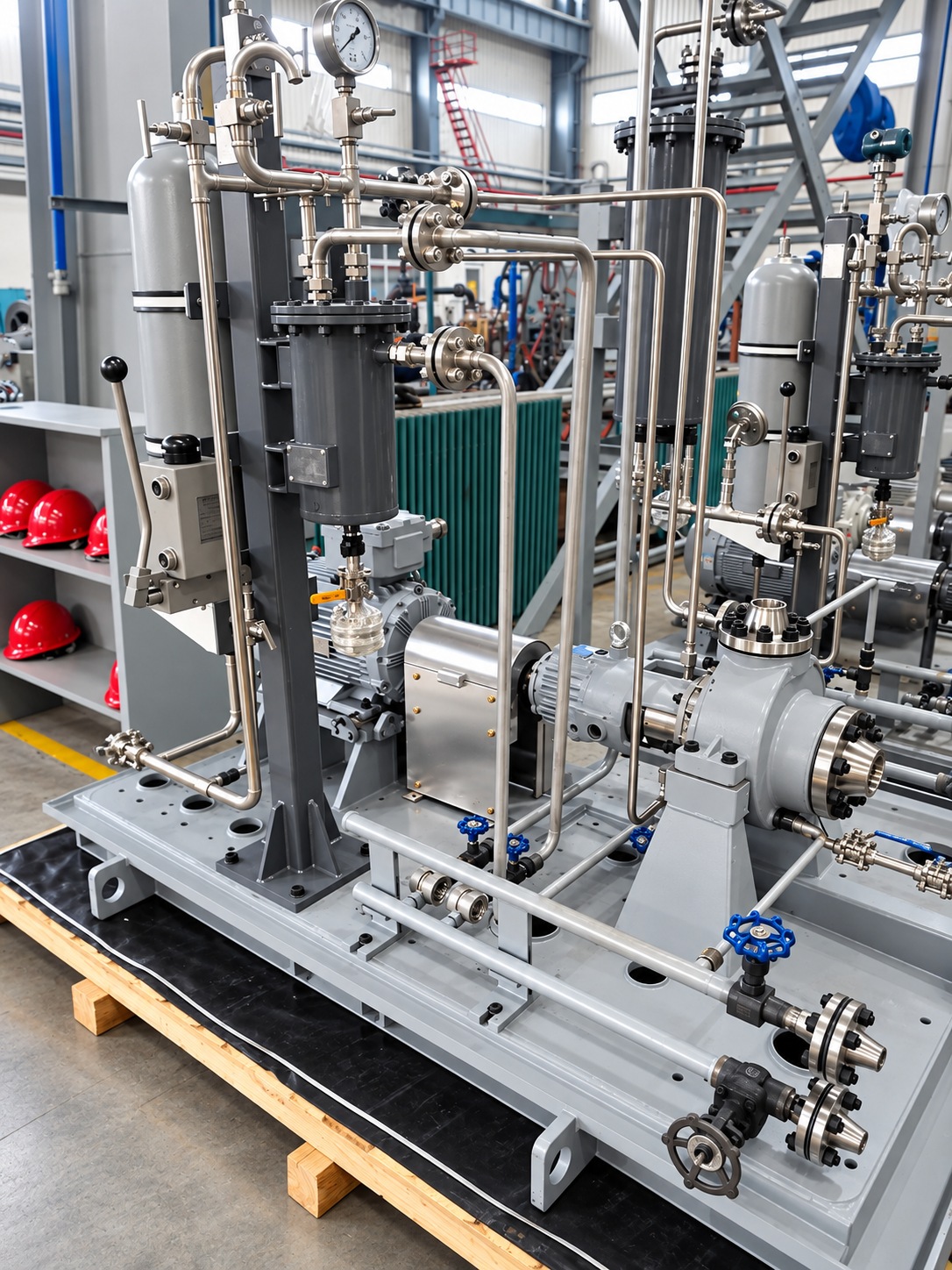

Pompe sur châssis avec réservoirs auxiliaires et tuyauterie raccordée.

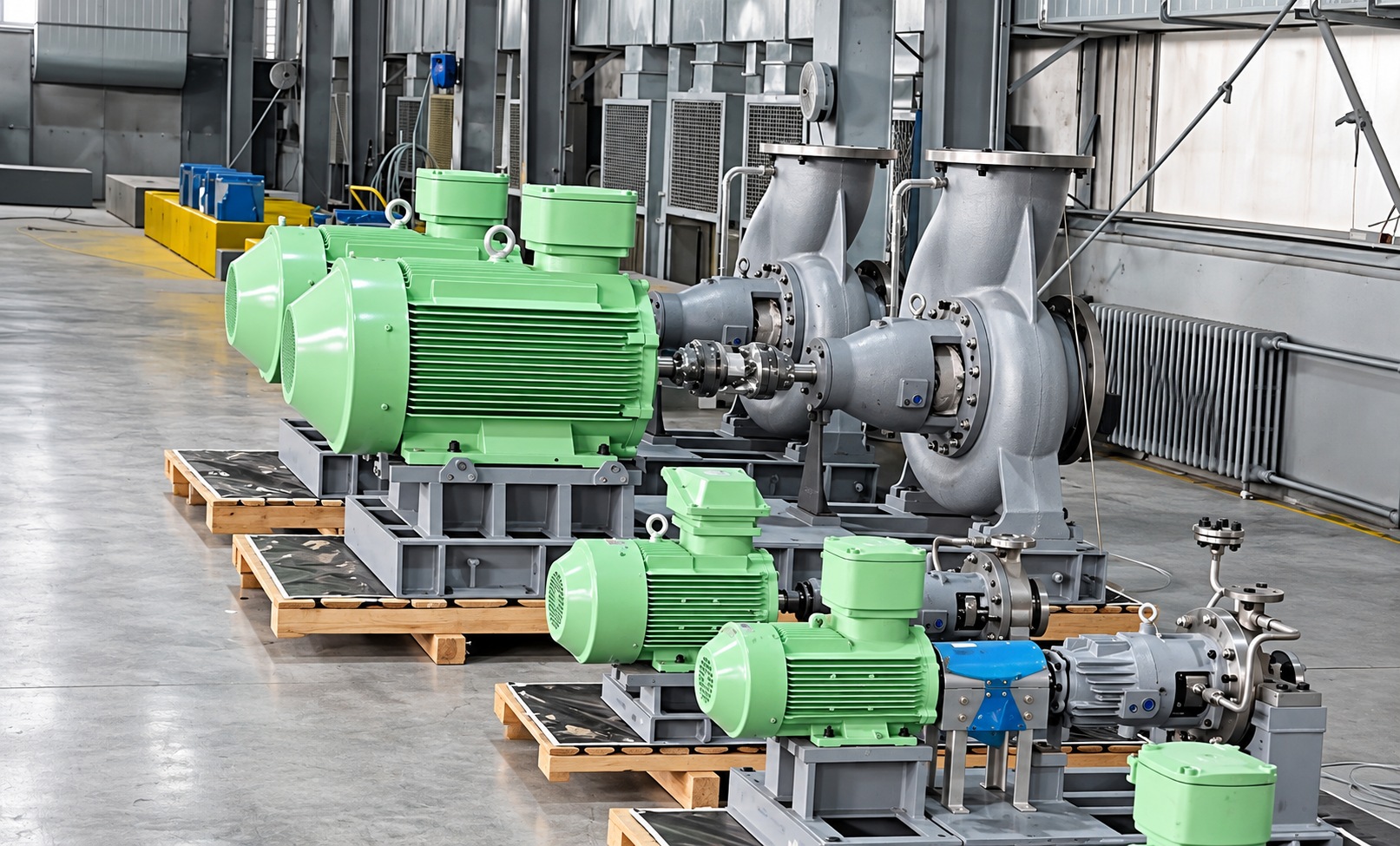

Groupes de pompage à moteur électrique disposés sur des supports de transport en bois.

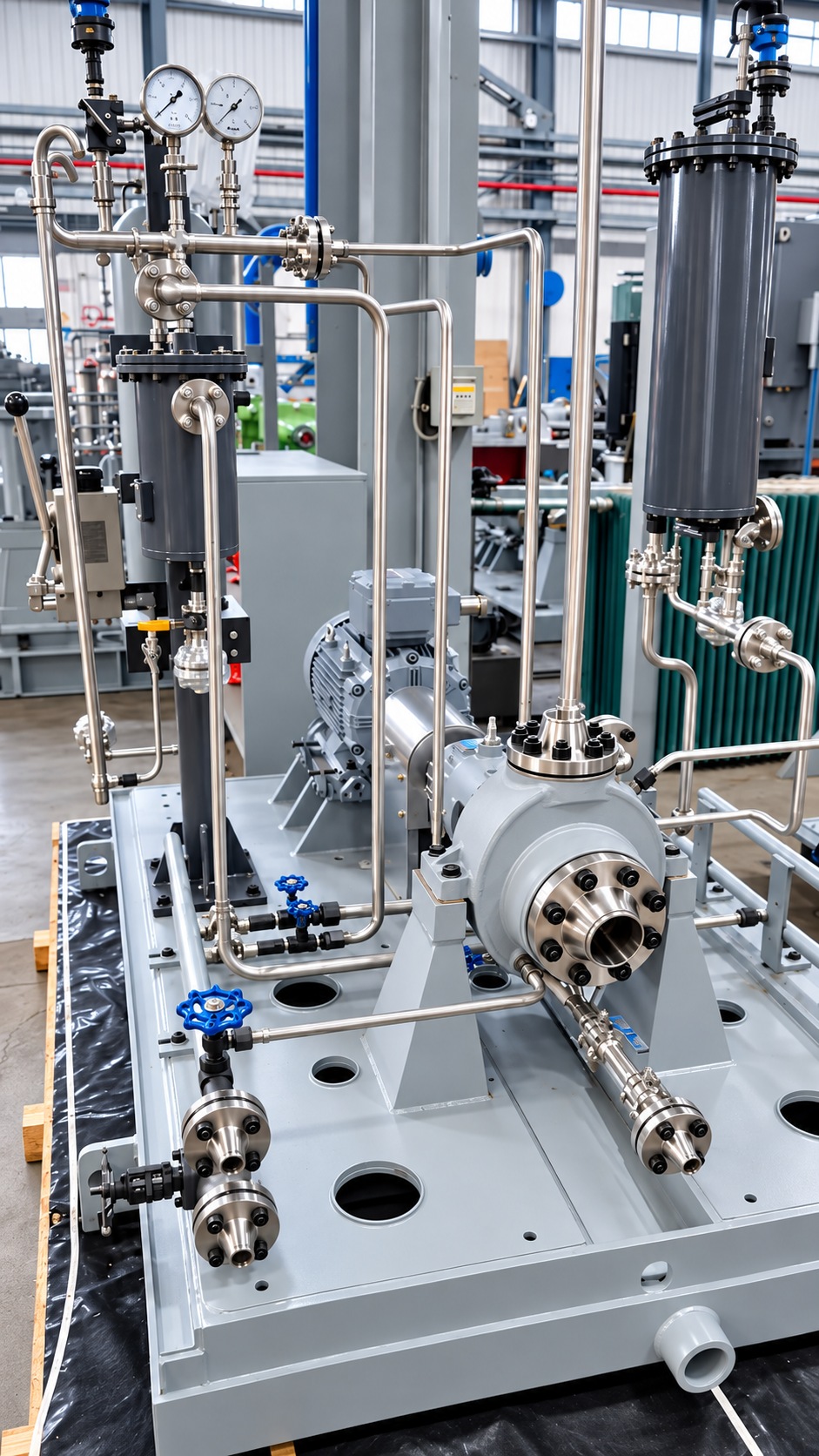

Vue de face du corps de pompe, de l’orifice d’aspiration à bride et de la tuyauterie auxiliaire.

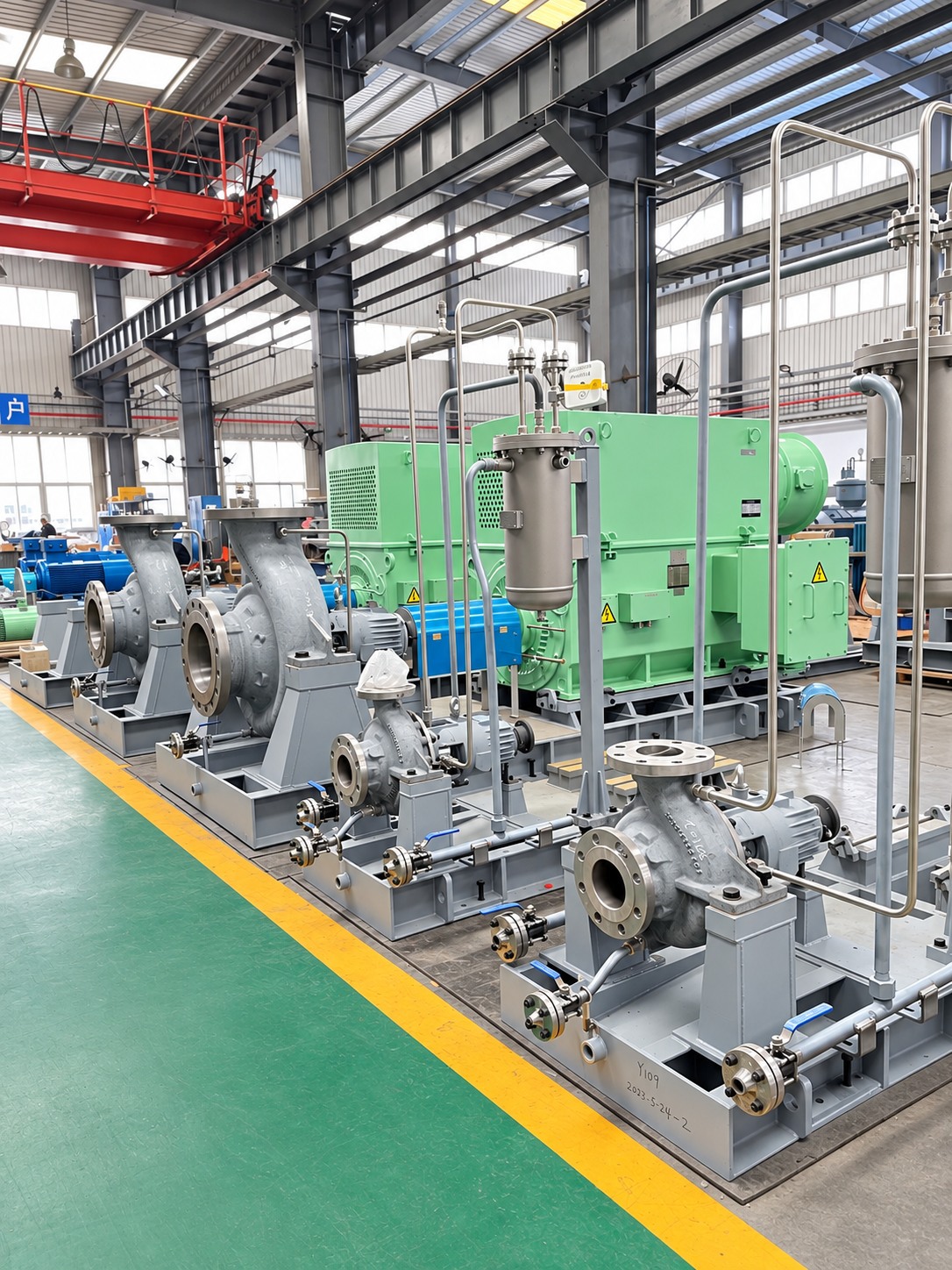

Groupes de pompage de différentes tailles disposés dans l’atelier.

En savoir plus sur nos pompes et pièces

La gamme répond aux applications de procédé à service léger ou moyen. Les propriétés du liquide, la teneur en solides, les conditions d’aspiration et la température déterminent si une configuration standard ou une conception spéciale est appropriée.
L’offre comprend des pompes horizontales monocellulaires en porte-à-faux et les options de conception spéciales indiquées, sous réserve d’étude technique.
Les photographies présentent des exemples de groupes ; le moteur, l’accouplement, le châssis et les équipements auxiliaires fournis pour une commande sont définis dans le périmètre convenu.
