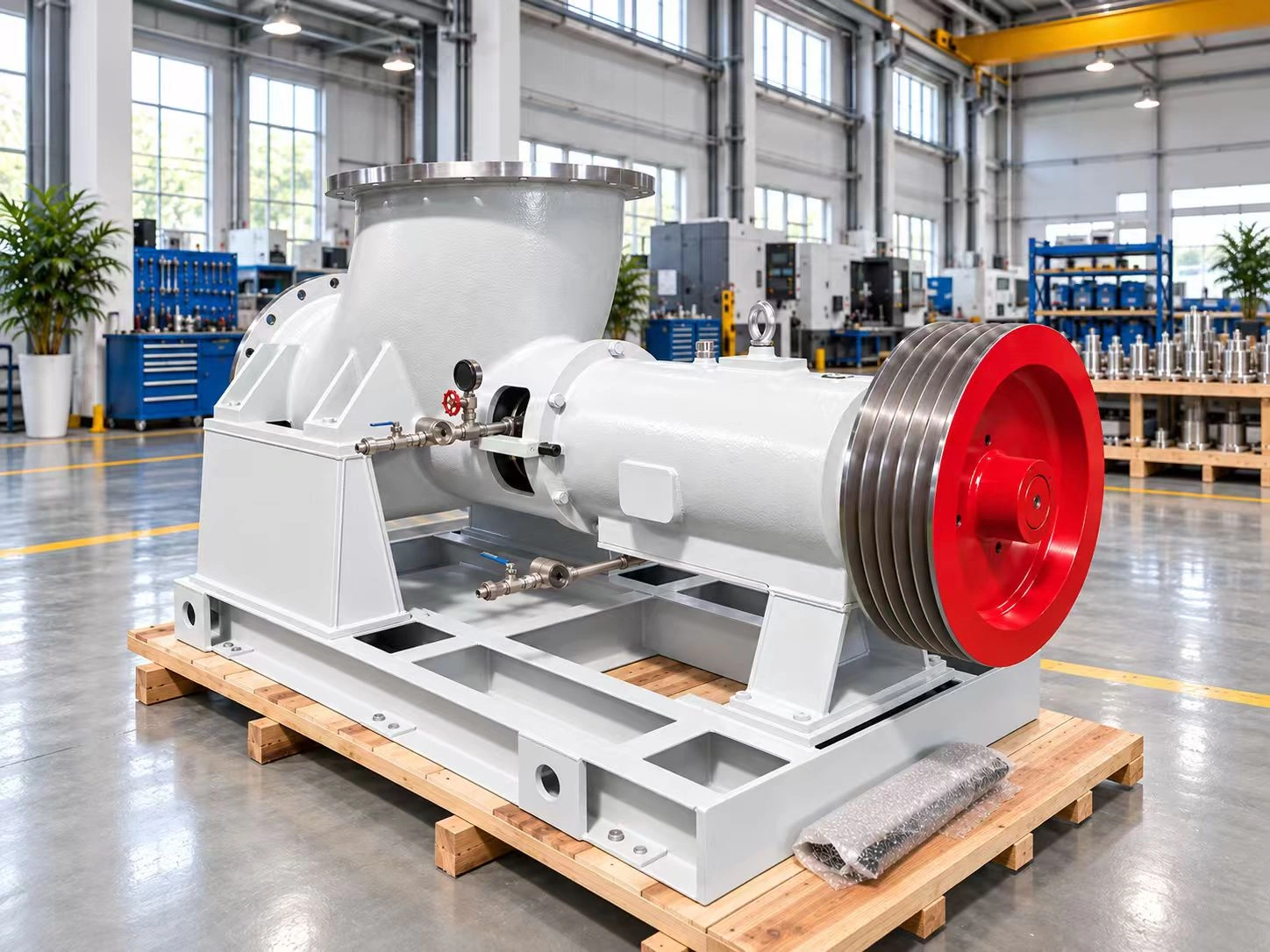

Pompe axiale chimique blanche sur un châssis, avec poulie rouge à gorges, dans l’atelier.

POMPES AXIALES CHIMIQUES

Pompes axiales

Les pompes axiales chimiques TimeRolling sont conçues pour la circulation forcée dans les systèmes d’évaporation. Deux configurations structurelles sont proposées pour répondre aux différentes exigences d’installation et de maintenance.

Découvrir les performances ↓

Configurations structurelles

Conception sur appuis au sol

Cette configuration comporte une aspiration axiale et un refoulement radial. Pour faciliter la maintenance, la roue, le couvercle de pompe et le palier peuvent être extraits du corps en un seul ensemble, sans débrancher les conduites d’aspiration ou de refoulement.

Conception semi-suspendue

Dans cette configuration, la partie pompe est soutenue par la tuyauterie, tandis que le moteur est installé au sol. Une conception à ouverture frontale contribue à réduire le poids de l’ensemble soutenu par les conduites.

Caractéristiques de conception

Réglage du jeu de la roue
Le jeu entre la roue et son logement peut être réglé selon la position réelle de la roue. Cela contribue au maintien d’un jeu de fonctionnement optimal et à l’amélioration du rendement de la pompe.
Options d’étanchéité de l’arbre
Deux dispositifs d’étanchéité de l’arbre sont proposés : un presse-étoupe à double action avec garnitures distinctes pour le fonctionnement et l’arrêt, ou un ensemble de garniture mécanique double conçu pour faciliter le montage et le démontage.
Lubrification et refroidissement des paliers
Les paliers sont lubrifiés à l’huile, avec un système de refroidissement de l’huile pour aider à maîtriser la température du lubrifiant et maintenir des conditions de fonctionnement adaptées.
Réglage des performances
Les performances de la pompe peuvent être ajustées en modifiant l’angle de calage des pales de la roue et la vitesse de rotation, afin de répondre aux exigences du procédé et de s’adapter aux différents systèmes d’évaporation.

Performances

Pression: 1.0 MPa max.
Débit: 260–16000 m³/h
Hauteur manométrique: 2.5–10 m
Température: 180 °C max.

Groupes de pompage et détails

5 photographies réelles

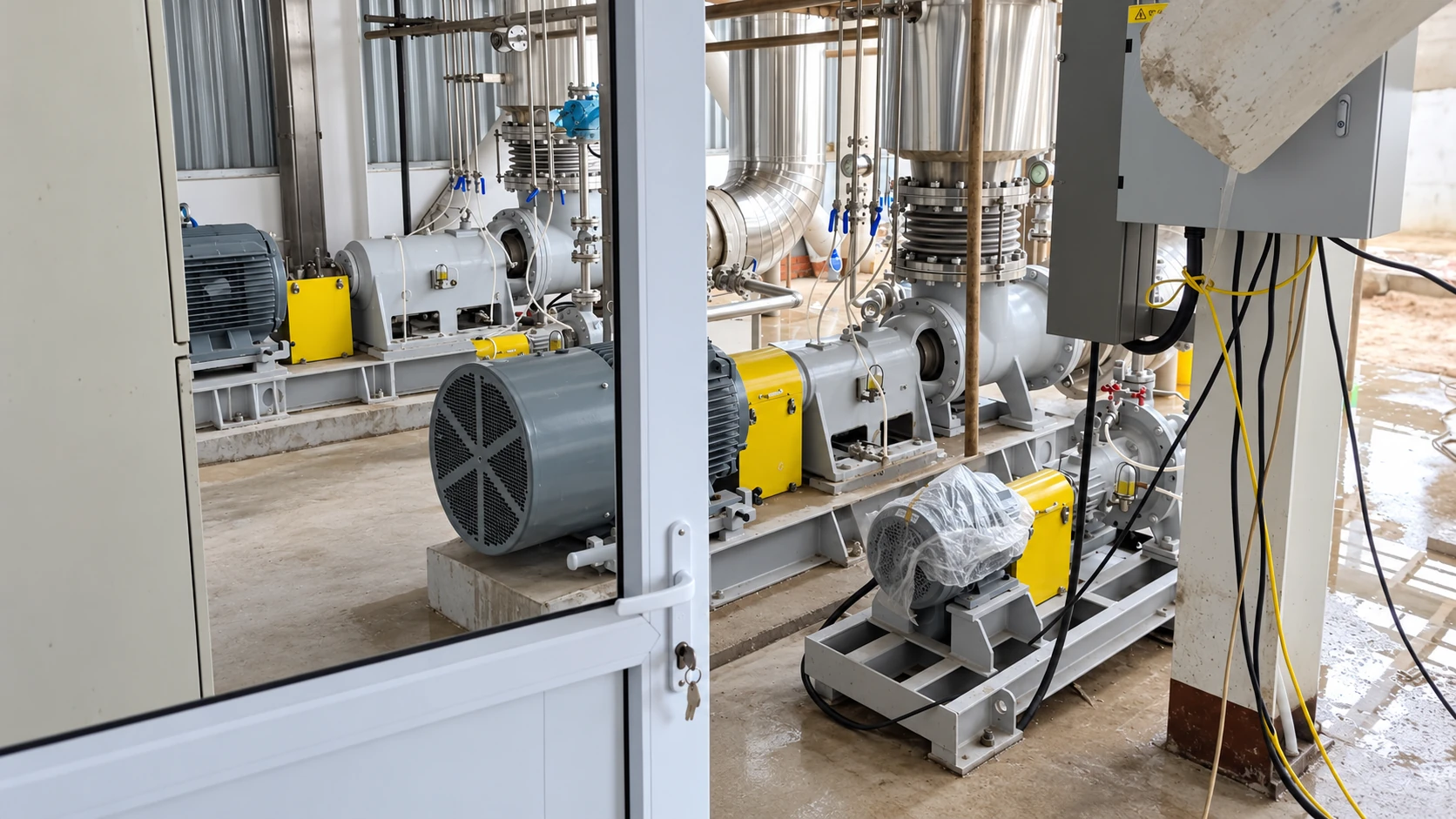

Installations de pompes axiales chimiques avec moteurs électriques et carters d’accouplement jaunes.

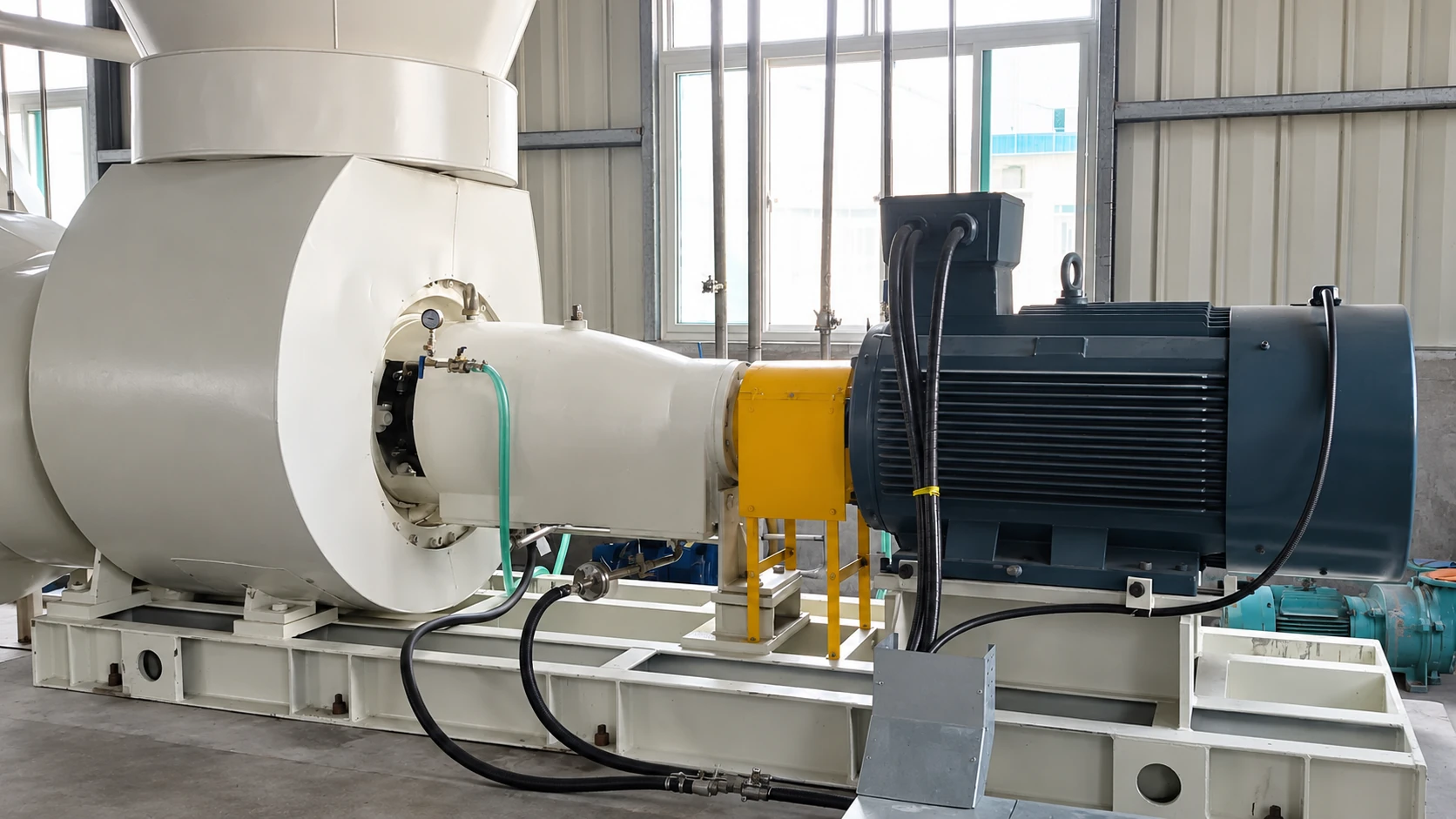

Vue latérale d’une pompe axiale chimique avec moteur électrique et carter d’accouplement jaune.

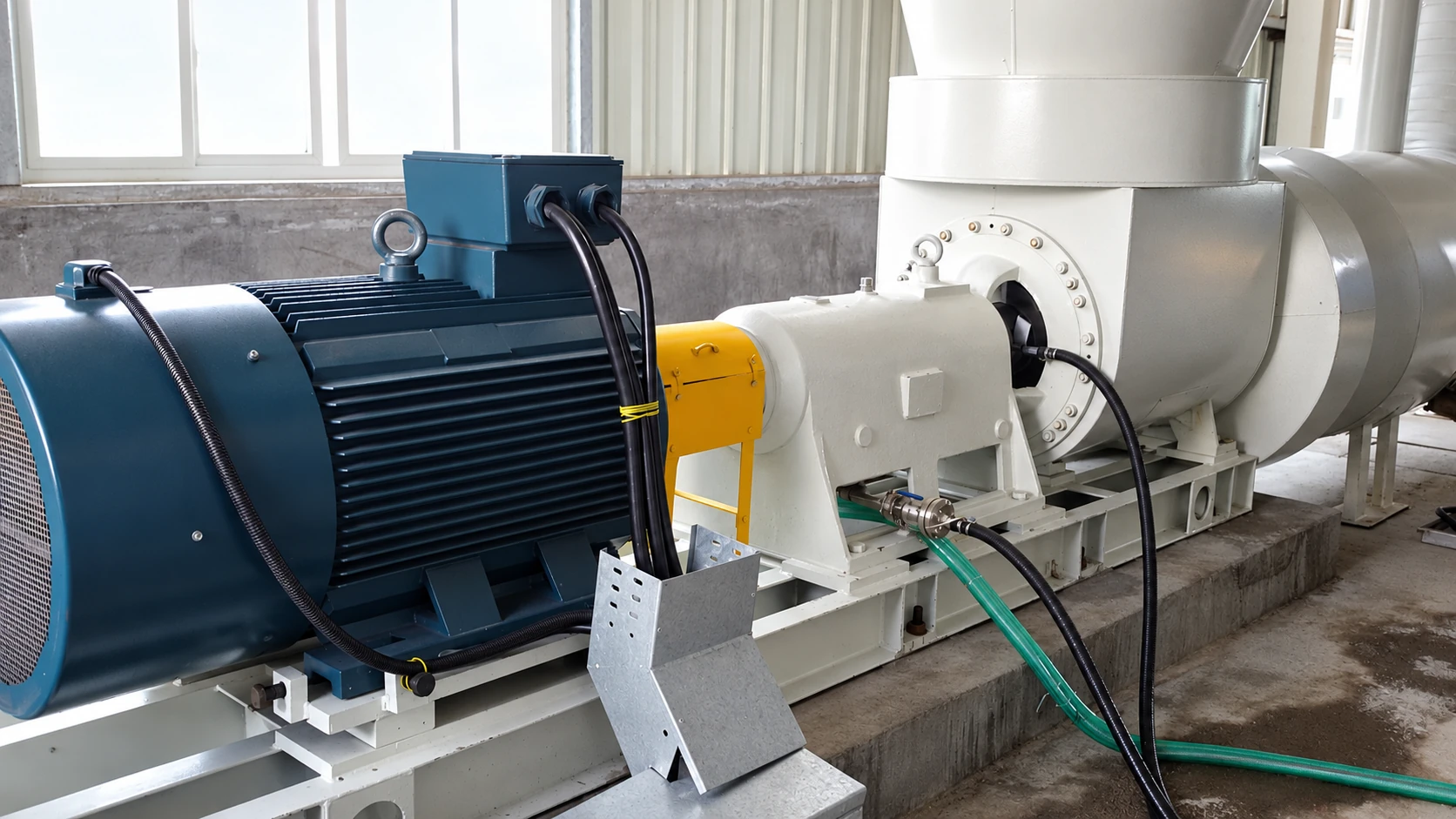

Vue du côté opposé d’une pompe axiale chimique, du palier et du moteur.

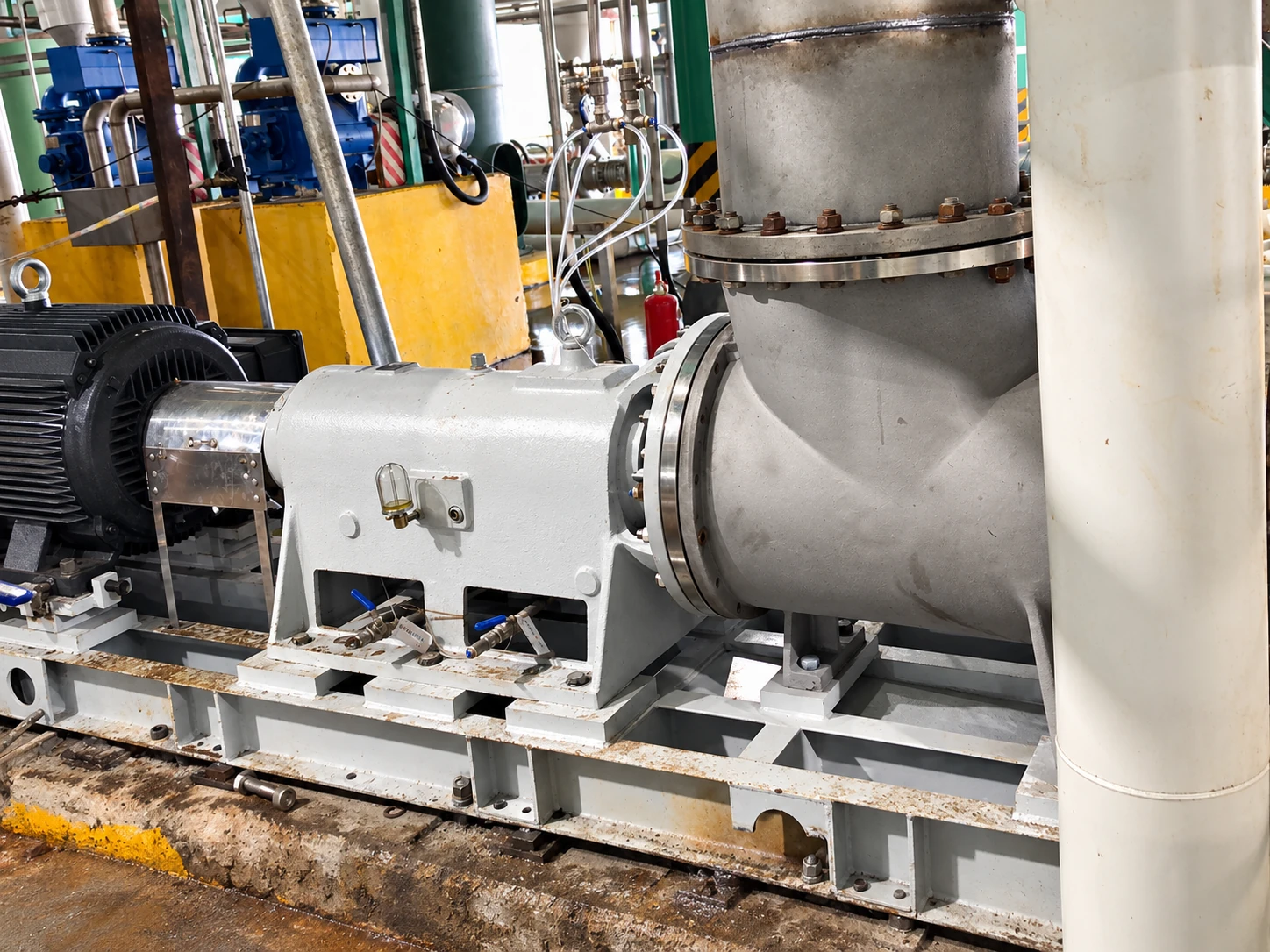

Palier de pompe axiale chimique, carter d’accouplement et tuyauterie raccordée.

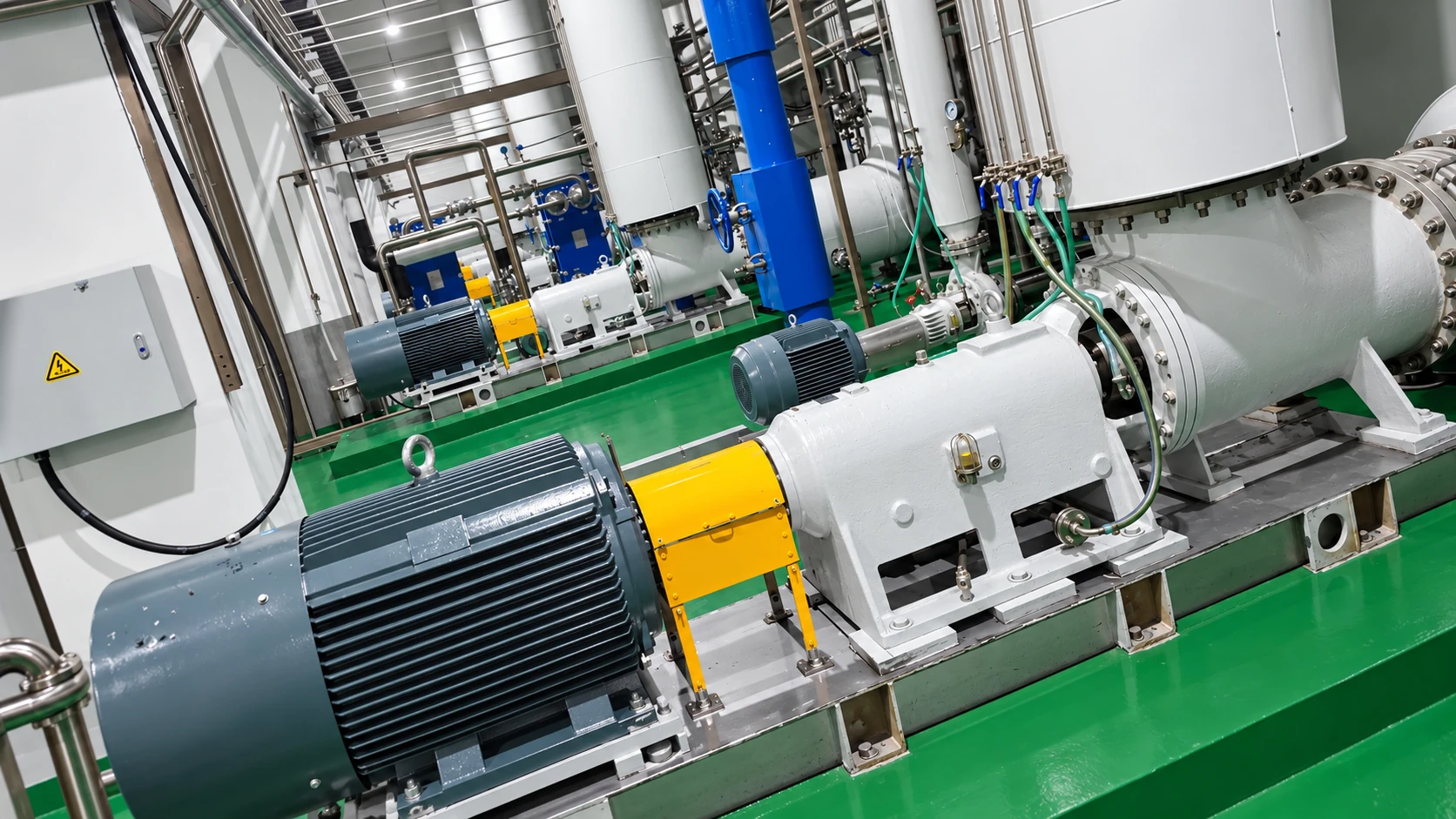

Pompes axiales chimiques installées le long de la tuyauterie de procédé sur un sol vert.

En savoir plus sur nos pompes et pièces

Applications
Ces pompes sont principalement utilisées pour la circulation forcée de solutions saturées cristallisables lors de l’évaporation et de la concentration dans les industries du carbonate de sodium, de l’acide citrique et du sulfate de sodium.
Matériaux des pièces en contact avec le fluide
Les matériaux disponibles pour les pièces en contact avec le fluide comprennent 304, 304L, 316, 316L et 904, ainsi que d’autres matériaux spécifiés pour l’application.
